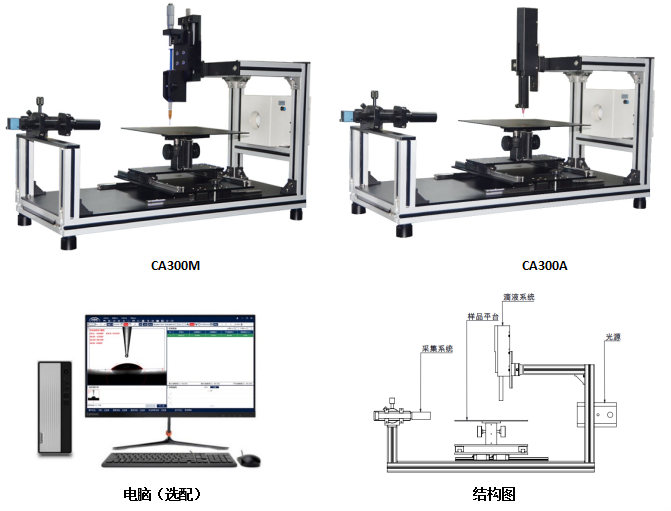

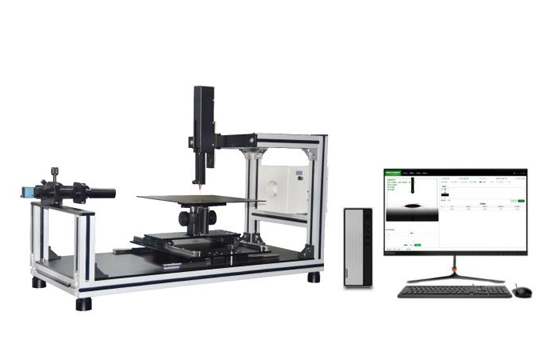

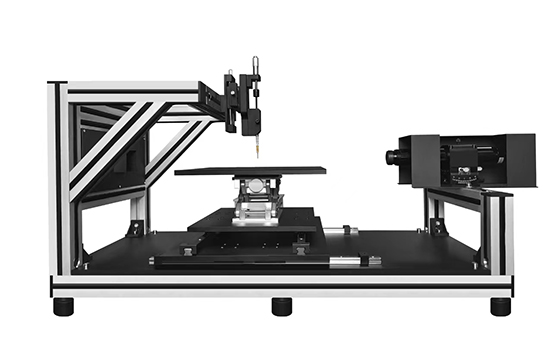

  • CA300大平台自动型光学接触角测量仪
  • 产品名称:CA300大平台自动型光学接触角测量仪
  • 货期:现货
  • 品牌:北斗仪器
  • 型号:CA300
  • 产地:广东东莞
  • 0
点击咨询





       接触角(Contact angle)是指在气、液、固三相交点处所作的气-液界面的切线,此切线在液体一方的与固-液交界线之间的夹角θ,是润湿程度的量度。是现今表面性能检测的主要方法。采用光学成像的原理,测量样品表面的接触角、润湿性能、表界面张力、前进后退角、表面能等。主要由光源、注射单元、样品台、采集系统、分析软件等组成。




       本机用于测试和分析液体在固体表面的接触角、液体的表面张力、固体的表面能等。实现对固体表面的亲/疏水性分析、润湿性分析、洁净度检测、处理效果评估,以及液体被竞争、吸附、吸收和铺展等过程分析。广泛应用于化工、医药、食品、电子、印染、喷涂、军工和科教等众多领域的测试与研究。




   ASTM D 1173/评价表面活性剂发泡性能的标准测试方法(罗氏泡沫分析法)

  ASTM 5725 / 用自动接触角测试仪测试片状材料表面润湿性和吸收性的标准方法

ASTM 724 / 纸表面润湿性的标准方法(接触角法)

ASTM C 813 / 用接触角测量法测试玻璃疏水污物的标准方法

ASTM D 971 / 用环法测试油对水的界面张力的标准方法

ASTM D 1331 / 表面活性剂溶液表面张力和界面张力的标准测试方法

ASTM D 1417 / 测试合成橡胶胶乳的标准方法

ASTM D 1590 / 水表面张力的标准测试方法

DIN 53914 / 表面活性剂测试 – 测定表面张力

DIN 55660 / 色漆和清漆 - 润湿性评价

DIN EN 14210 / 表面活性剂 – 用镫法或环法测定表面活性剂溶液的表面张力

DIN EN 14370 / 表面活性剂 - 表面张力的测定

DIN 14272 / 泡沫化合物德标 - 适用于消防用低膨胀水性成膜泡沫化合物

ISO 1409 / 塑料/橡胶-聚合物分散体和橡胶胶乳(天然和合成)-表面张力的环法测定

ISO 4311/阴离子和非离子表面活性剂-临界胶束浓度的测定

ISO 6295 / 油水界面张力的测定

ISO 6889 / 表面活性剂 – 用拉膜法测定界面张力

ISO 304 / 表面活性剂 - 用拉膜法测定表面张力

Amtsblatt EU L251/37 / 表面张力

OECD 115 / 化学品测试准则- 水溶液的表面张力



型号

CA300大平台自动型光学接触角测量仪



左右X移动

手动:行程200mm,精度0.1mm

前后Y移动

手动:行程200mm,精度0.1mm

上下Z移动

手动:行程40mm,精度0.1mm

水平调整

整机水平调整,摄像头水平调整(配送专业级XY水平仪)

样品台尺寸

300*300mm(可定制如400*400mm500*500mm600*600mm800*800mm1000*1000mm)

可放置最大样品

300W*(L)*50(H)mm

样品台材质

铝合金

微量进样器XY移动

行程:100mm,精度0.1mm(针头对中及液滴转移)

进液控制移动

行程:70mm,精度:0.001mm

滴液控制模式

自动,精度:0.01ul

加液方式

自动(配送5ml玻璃烧杯自动一键加液,加满自动停止)

微量进样器

容量:500ul(实时显示剩余容量)

针头

亲水针头0.5mm不锈钢针头(可替换)20个、超疏水针头0.25mm(可替换)20个

镜头

Subpixel级别0.7-4.5远心轮廓深度定制镜头

相机

日本SONY原装进口高速工业级芯片(Onsemi行曝光)

传感器类型

1/1.8 英寸逐行扫描CMOS

分辨率

1280× 1024

镜头控制

仰视角度:±10度,精度:1

调焦移动

行程:0-10mm,精度1mm

帧率

80帧/s(可选配全局曝光高速400帧/s的相机)

组合方式

采用石英扩散膜与均光板使得亮度更均匀,液滴轮廓更清晰

光源

采用进口工业级蓝色冷光源(有效避免因光源散发热量蒸发液滴),使用寿命可达5万小时以上

亮度调节

PWM数字调节

光源波长

460-465nm

功率

10W

接触角测量方法

悬滴法、座滴法、前进角、后退角、滚动角、薄膜法等

测量软件

CA V1.2.1/动态接触角测量软件+表面能测量软件

软件操作系统要求

Windows 7/windows 10(64位)

接触角测量方式

自动与手动

接触角计算方法(static contact angle

自动拟合法(ms级别一键全自动拟合,不存在人工误差)、三点拟合、五点拟合、自动测量(包括圆拟合法/斜圆拟合法(Circle method/ Oblique Circle)、椭圆拟合法/斜椭圆拟合法(Ellipse method /Oblique Ellipse))、凹凸面测量等

动态接触角测量

Dynamic contact angle

前进角(Advancing angle),后退角(receding angle),滞后角(hysteresis angle),滚动角(选配)(可批量拟合多张图片或视频连续拟合计算Video analysis)

基线拟合

自动与手动

角度范围

0°<θ<180°

精度

0.1°

分辨率

0.001°

表面能测量方法

Fowks法,OWRK法,Zisman法,EOS法,Acid-Base Theory,Wu harmonic mean,Extended Fowkes法(软件中预装部分液体数据库,可自行建立液体性能参数)

表面能单位

mN/m

机架型材

欧标40*多条

输入电源

220V 50-60Hz

仪器尺寸

1050mmW*380mm(L)* 600mm(H)

仪器重量

60KG

表界面张力

测量方法

自动拟合+手动拟合

精度

0.01mN/m

测量范围

0.1mN/m-2000mN/m

润湿性分析

粘附功

一键自动分析

铺展系数

一键自动分析

粘附张力

一键自动分析

精度

0.001 mN/m

单位

mN/m

选配件

纸片夹具、温控平台(高温、低温、高低温、湿度)、旋转台(滚动角)、蠕动泵等。




      众所皆知,软件是一台仪器的灵魂所在,组成系统的硬件虽为测量提供了基础,但只有在软件的支持下,才能完美地实现硬件的功能,充分发挥其潜力,使系统的总体功能和性能如虎添翼。

      本公司研发定制的CA V1.2.1静/动态接触角测量软件+表面能测量软件专用测控软件自2010年开始就面向客户提供使用,经过11年来各行业客户的使用反馈、使用要求、国家标准和国外标准的融合,已经达到一个很成熟稳定的状态。

      拥有自主知识产权的软件控制系统(行业内极少),在对以后软件升级,新标准更换的时候起到一个很大的优势,保证测试手段和测试标准走在行业领先位置。

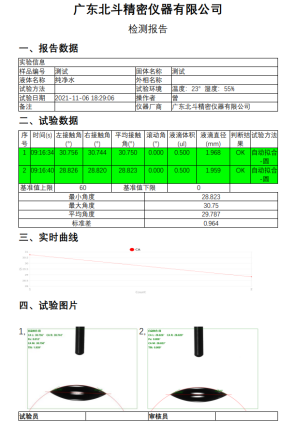

| 测试报告







    PT-501C电脑式剥离力试验机-技术方案书1103.png精细机械:系统的框架选用高质量的进口高强度氧化保护铝型材并烤漆处理,所有的其它主要组件也都是由铝合金,不锈钢和铜合金通过精密制作而成。

  PT-501C电脑式剥离力试验机-技术方案书1103.png精密定位:系统所有的线性移动单元,包括三维样品台(xy-轴),(Z-轴)注射器/针头的移动调节,均是由直线铜齿条和精密燕尾槽驱动,确保传动平稳、轻松和精细。

  PT-501C电脑式剥离力试验机-技术方案书1103.png自动控制:作为标准配置CA-200配备了专业级软件控制的精密自动液体分配系统AD(Automatic Dispensing)。采用精密线性直线导轨滴液,控制精度可达0.1ul,确保测量的准确性和重复性,普赛特人改变传统导液管进液的方式,采用推杆直顶式结构,更方便进样器的清洗及更换,同时避免了传统导液管进样排空气难且需专业人士操作的难题。它既可装载高精度气密玻璃微量注射器(如用于需精密/精细体积控制的测量)又可配置一次性塑料注射器(如用于难清洗的液体样品测量);当液体用完后,可直接通过配送的5ml烧杯进行自动加液。

  PT-501C电脑式剥离力试验机-技术方案书1103.png配置齐全的进样器与针头选择:提供数十种不同规格的进样器供使用者选择,如不同规格(25ul/50ul/100ul/250ul/500ul/1000ul….),不同材质(气密玻璃进样器/塑料进样器),不同品牌(Hamilton/boli….)以满足不同客户需求。提供各种规格(10-34#)以及不同材质(不锈钢/聚四氟乙烯/pp挠性针头)以及特殊针头(弯曲针头),可用于常规接触角测量,也可用于超疏水、超亲水、高粘度等特殊液体的进样、液滴转移等。

  PT-501C电脑式剥离力试验机-技术方案书1103.png成像系统:作为标准配置CA-200采用了行曝光(Rolling Shutter)高分辨率CMOS图像传感器配合pomeas0.7-4.5远心轮廓镜头。保证最佳的成像效果。同时亮度连续数字可调的高强度背光冷光源为成像提供了均匀的背景照明。

  PT-501C电脑式剥离力试验机-技术方案书1103.png领先的软件平台 :软件是整个测量系统的灵魂和大脑 。 CAPST V1.2.1软件 为用户提供了范围广泛的功能和特性 ,而且其中的许多项目在这一 领域均是出类拔萃 。作为一光学方法,测量的精度取决于成像的质量和后着的处理、分析和计算方法 。 其中采用的亚像素( sub-pixel)液滴坐标检测 ,自动液 /固 /流 -三相接触线识别 , 液滴全轮廓分析 ,和基于连续信息反馈的液滴监视功能等构成了软件的核心组件,而且这一切又都能实时完成。









1. usb数字CCD摄像头 1个
2. 连续变倍光学系统 1个
3. 自动加样系统 1套
4. 手动CCD升降系统 1个
5. 影像分析测量系统应用软件 1套
6. 说明书纸质一份及说明书电子版 1份

7. 保修卡及合格证1份

8. 出厂检验报告1份

9. 25G进样针20个

10.500ul进样器2个(备用一个,装机一个)

11 电源线及数据线1条

12 水平仪1个




物料名称

品牌

物料名称

品牌

CPU

英特尔双核3.2G

鼠标键盘

汇佰硕 BT190

主板

技嘉工控主板

机箱

金和田

内存

金士顿4G DDR3 1600

电源

长城

硬盘

金士顿 240G

显示器

HUYINIUDA 19寸
