北斗接触角测试常见问题解答

接触角测试是表征固体表面润湿性能的核心手段，广泛应用于材料科学、生物医学、微电子等领域，北斗接触角测试仪凭借精准度高、操作便捷的优势，成为实验室常用设备。在实际操作中，受操作手法、样品状态、仪器维护及环境因素影响，易出现各类问题，以下梳理最常见的测试问题、成因及解决方案，帮助快速排查故障、提升测试效率，确保数据可靠。

一、数据偏差大、重复性差（最高频问题）

核心表现：同一样品多次测试，接触角差值超过5°，甚至出现忽高忽低的情况，无法获得稳定数据。

常见成因及解决方案：

样品表面清洁度不足：这是最易被忽视的诱因，即使肉眼观察干净，表面残留的指纹、灰尘、油污或清洗剂残留，都会改变固体表面能，导致偏差5°-10°[superscript:3]。解决方案：测试前用无水乙醇擦拭、超声清洗（功率40W，频率40kHz，时长15分钟）或氮气吹干，必要时用铂金板法检查清洁度——若水的表面张力达到69毫牛/米以上，才算清洁合格，否则需重新清洗[superscript:2]。

液滴体积与滴液操作不当：液滴太大易受重力影响扁平化，太小则易被表面粗糙度干扰；滴液速度过快会导致液滴“弹跳”“拖尾”，针头残留会造成交叉污染[superscript:3]。解决方案：常规样品液滴体积控制在2-5μL，超疏水样品可缩小至1-2μL，且每次测试体积保持一致；滴液速度调至≤1μL/s，针头与样品距离控制在1-2mm，更换液体前需彻底清洗干燥，建议测试蒸馏水时使用一次性进液器，减少清洗残留问题[superscript:5]。

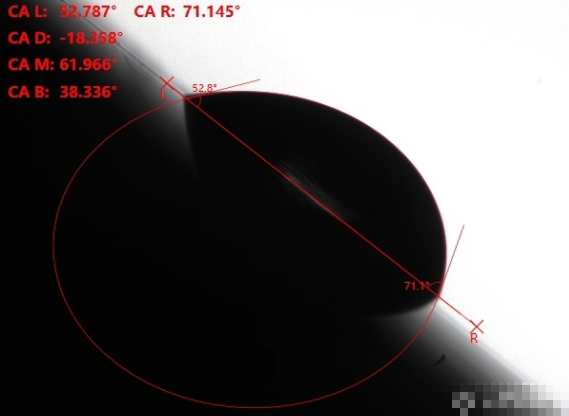

样品台未调平：样品台倾斜会导致液滴不对称变形，左右接触角差异显著，低粘度液体受影响更明显。解决方案：用高精度电子水平仪校准，确保样品台在X、Y方向均水平，可借助仪器自动调平功能减少人为误差，校准后需再次确认水平度（偏差不超过0.1mm/m）。

探针液体不干净：探针液体纯度不足会导致表面张力异常，间接影响接触角测量结果。解决方案：采用北斗ADSA－RealDrop法测试探针液体表面张力，25℃时蒸馏水表面张力需接近72.75mN/m，若低于70mN/m，需用超声波清洗进液器和针头，并用蒸馏水、酒精依次抽拉清洗，直至测试值符合标准。

二、液滴形状不规则，软件无法识别

核心表现：液滴出现歪斜、拖尾、边缘模糊，或气泡形态异常，北斗测试软件无法准确捕捉轮廓、拟合角度，导致测试无法正常进行。

常见成因及解决方案：

光学系统异常：镜头畸变、焦距未调准、光源不均匀，或镜头、光源窗口积尘，会导致液滴轮廓失真，相机像素不足也会降低边缘识别精度[superscript:2]。解决方案：定期用标准校准板验证成像系统，用擦镜纸蘸乙醇清洁光学组件，调整光源使液滴边缘清晰、对比度适中，避免强光直射或阴影干扰，必要时标定相机消除镜头畸变[superscript:2]。

操作手法不当：滴液时针头距离样品过远，液滴下落时冲击样品表面，导致形态畸变；液滴未置于视窗中心，也会影响识别精度；气泡接触角测试中，样品池液面高度不当（过高溢出、过低无法形成稳定气泡）也会导致异常[superscript:6]。解决方案：控制针头与样品距离在1-2mm，缓慢释放液滴，确保液滴位于视窗中心；气泡测试时，样品池液面需刚好没过气泡生成口，设置合适气泡体积（水溶液5μL、油类样品8μL）[superscript:6]。

针头堵塞或磨损：针头内壁残留结晶物（尤其高浓度盐溶液）、堵塞或磨损，会导致液滴无法正常形成，出现拖尾、断滴现象[superscript:9]。解决方案：用超声清洗针头30分钟（水:乙醇=1:1溶液），堵塞严重时用专用通针清理或更换新针头，更换后重新校准滴液体积[superscript:9]。

三、软件拟合角度偏差大

核心表现：液滴形态正常，但软件拟合的接触角的数值与预期差距较大，或手动拟合与自动拟合结果不一致。

常见成因及解决方案：

拟合算法选择不当：不同液滴形态需匹配对应的拟合模型，选择错误会导致误差显著增大。解决方案：小液滴可用圆拟合法，大液滴或高精度需求建议采用Young-Laplace方程拟合；高接触角（＞120°）或低接触角（＜10°）需针对性优化算法，同时开启图像滤波与边缘增强功能，提高轮廓识别准确率。

软件参数设置异常：北斗CAPST V1.2.1等测试软件中，自动阈值与手动阈值切换不当、基准线噪声处理不统一、图像预处理参数不一致，都会导致拟合偏差2°左右。解决方案：统一图像预处理参数，根据液滴形态调整阈值，若出现拟合偏差，可进入软件数据库，对未拟合成功的图像进行二次手动拟合，调整边缘敏感点至拟合度接近98%。

基线识别错误：软件基线识别偏差会直接导致接触角计算错误，尤其高粘度样品易出现此类问题[superscript:6]。解决方案：手动微调基线位置，确保基线与样品表面平行，对于复杂样品，可先对图像进行对比度、亮度调整，再进行拟合计算[superscript:9]。

四、仪器硬件故障（无法启动、功能异常）

核心表现：仪器无法正常启动、滴液系统失控、成像无画面，或运动控制器频繁报错，导致测试中断。

常见成因及解决方案：

光源系统异常：表现为成像画面昏暗、对比度不足、光源闪烁，多由光源老化（典型寿命约2000小时）、光纤接口氧化或光圈调节卡滞导致。解决方案：用标准白板测试光照均匀性，替换老化光源；调整光圈至F8-F16，检查光纤插头并重新熔接损伤端面，定期用氮气吹扫清洁光学组件。

滴液系统失控：表现为液滴体积偏离设定值、滴落频率不稳定，多由蠕动泵管磨损、气压源压力漂移或液面传感器失灵导致。解决方案：更换蠕动泵软管并校准流量-时间曲线，加装二级稳压阀将气压波动控制在±0.1kPa，用标准砝码校验力传感器线性度。

通信或成像故障：表现为PC端无法接收滴量系统反馈信号、相机无画面，多由USB驱动不兼容、数据线接触不良或传感器受潮导致[superscript:9]。解决方案：安装主板厂商认证的驱动程序，插拔数据线确认连接正常；若相机传感器受潮，需放入干燥箱除湿48小时后重测，必要时重启软件重置图像采集模块[superscript:9]。

仪器无法启动：优先排查电源问题，用万用表测量电源适配器输出电压是否在额定范围内，检查接口是否氧化、螺丝是否松动，排除电源故障后仍无法启动，联系厂家售后检修核心主板[superscript:9]。

五、环境与样品相关隐性问题

核心表现：测试数据不稳定，排除操作和仪器问题后，仍存在偏差，多由环境干扰或样品制备缺陷导致。

常见成因及解决方案：

环境温湿度波动：温度每升高1℃，水的表面张力约降低0.15mN/m，导致角度偏差1°左右；湿度超过60%时，亲水性样品表面易吸附水膜，掩盖真实润湿性，气流干扰会导致液滴晃动、蒸发加速[superscript:2]。解决方案：在恒温（23±1℃）、低湿度（＜50% RH）环境中操作，避免风扇、空调直吹，安装气动隔振平台减少振动，液滴形成后30秒内完成测量，易挥发液体需在10秒内完成测试[superscript:2][superscript:3]。

样品制备不规范：样品表面不平整、有划痕、粗糙度不均，或粉末样品压实密度不均，会导致液滴铺展不均匀，出现“假接触角”；高温测试时样品氧化也会影响测量结果[superscript:3]。解决方案：选择表面平整、无划痕的样品，粗糙样品需进行平整化处理（如压片、打磨），粉末样品用液压压片机施加10MPa压力成型；高温测试时通入惰性气体保护（氧含量<100ppm）[superscript:3]。

样品本身特性影响：部分样品存在异构性、化学多样性，会导致左右接触角误差超过2°。解决方案：采用3D接触角测试模式进行整体扫描，评估样品表面特性，每个样品至少测量3-5个不同位置，取平均值减少偶然误差[superscript:5]。

六、日常操作与维护常见误区

误区1：仪器无需定期校准，只要能正常测试即可。纠正：每周用标准参考材料（PTFE标准片，水接触角约110°±2°；洁净硅片约0°–10°）比对测试，每月校准光学系统和样品台水平，每年用NIST认证标准片重新校准，避免仪器系统误差[superscript:2]。

误区2：测试不同样品时，无需更换针头或清洁样品池。纠正：测不同样品（尤其酸性、碱性样品）时，需及时更换针头并彻底清洗，避免交叉污染；气泡测试后，需用无水乙醇清洁样品池和气泡针头，防止残留杂质影响后续测试[superscript:9]。

误区3：仅凭单次测量结果下结论。纠正：接触角存在随机性，每个样品至少测量3-5个不同区域，取平均值作为最终结果，同时记录最大和最小值，判断数据离散性，避免偶然误差影响实验结论[superscript:9]。

误区4：使用有机溶剂时，无需特殊防护。纠正：使用乙醇、二碘甲烷等有机溶剂时，需在通风橱内操作，佩戴防护手套和眼镜，废液按规定分类回收，避免安全隐患和仪器污染。

七、常见问题快速排查总结

遇到测试问题时，优先按以下顺序排查：1. 检查样品（清洁度、平整度、制备规范性）；2. 核对操作（液滴体积、滴液速度、针头状态）；3. 校准仪器（样品台水平、光学系统、拟合参数）；4. 检查环境（温湿度、气流、振动）；5. 排查硬件（电源、连接、部件磨损）。若以上方法均无法解决，大概率是仪器硬件故障，可联系北斗厂家校准维修，无需过度焦虑[superscript:4][superscript:9]。

北斗接触角测试的核心是“细节把控”，从样品预处理、操作规范，到仪器校准、环境控制，每一步做到标准规范，就能有效避免大部分错误，获得精准、稳定的测试数据。
