水滴角测试仪校准的要求有哪些?

发布时间:2022-01-03 点击次数:53

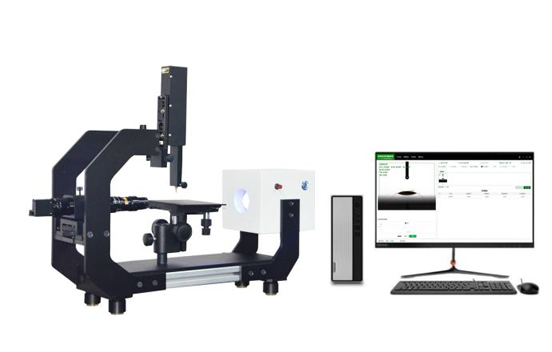

    作为一种专业的理化分析仪器,正如粘度计、分析天平等专业仪器一样,接触角测量仪事实上也需要进行专业的调校或校准操作。通常建议接触角测量仪1年校准一次。

  但是,接触角测量仪很长时间采用的校准工具是玻璃板。玻璃校准板与显微镜的分划板一样,采用刻蚀技术将标准角度的图片刻在玻璃板上,再通过测试标准角度值后,看接触角测量仪的精度。 通过如上的描述可以很容易看出,如上的操作事实上没有对接触角测量仪本身进行任何调校或校准,只是测试了一下标准图片,看一下角度值差多少。而这样的操作事实上只是看看接触角测量仪量角度这样的方法是否对。或精度能够达到多少?且不论这个精度到底是否对。
  我们已经对玻璃板进行测值精度判断的重在缺点进行过了描述,概括而言,主要是玻璃板是二维的体系,无法符合接触角测量的3维体系的测量,因而,也无法判断出来仪器的精度并进行仪器调校。
  那么,接触角测量仪的校准需要调校的是什么?
  通过接触角测量仪的原理,即接触角测量仪通常采用侧视条件下拍摄3D条件下的液滴的轮廓并采用相应的算法分析得到接触角值。根据光学成像原理,可以知道,3D条件下,镜头(相机)与被测物体(水滴)在成像视角、俯视与否情况、样品本身的上表面水平情况均会影响到最终的角度值结果。因而,接触角测量仪的校准主要采用的工具是:
  3D红宝石球校准工具。且同时要求红宝厂球的精度为微米级的。
  而,接触角测量仪的校准包括:
  1、通过校准样品台的水平,校准接触角测量仪;
  2、通过校准镜头的水平,校准接触角测量仪;
  因而,从硬件提供方面,接触角测量仪的校准需要包括:(1)3D红宝石工具;(2)样品台微米级调整水平;(3)镜头微米级水平调整。所以,如果不能够提供如上整套工具(缺一不可),则该接触角测量仪是无法进行校准的,也根本无法保证该接触角测量仪的测值精度的。
