表界面分析仪器的系统构成有哪些？

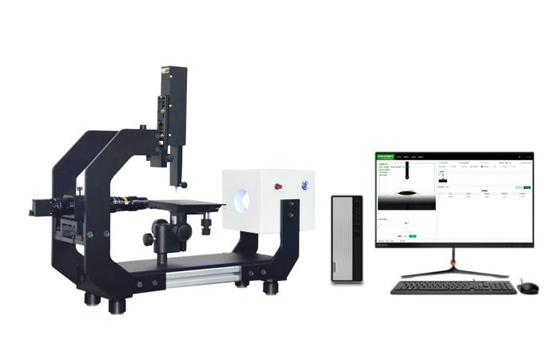

首先，我们有必要描述一下影像分析法接触角测定仪的系统构成：

1、光学系统：标准选构件为CCD相机、显微镜头部分、视频捕捉卡。

（1）基于是否需要测试随时间变化而变化的接触角值，您考虑一下是否需要高速相机

通常，接触角测量仪的标准配备为25帧/秒的测试速度。根据是否动态接触角的应用要求，可以提高每秒捕获图片的数量，如100帧/秒。现在进口仪器中,有的厂家提出了50帧/秒,实际上这是硬件双缓存技术,从技术实际意义来看,与连续拍摄我们认为是不同的概念.如要选购高速的相机,我们认为还是真实的速度为准比较好.

通常而言，接触角测值的zui佳时间我们认为是滴出液滴后20秒，基本而言，此时接触角基本趋向稳定（接触角滞后原因或吸水原因）。但如果您的样品是吸水性很强的（如纸尿布），那么我们强烈建议您采购高速相机。

通常这些需要您与供应商一起讨论的。他们会因您的不同需求而为您推荐一款适合您的相机的。

（2）镜头：镜头部分通常均会符合要求的。但是，也不排除国内一些仪器厂商不了解光学而随意写出放大率，这是相当不负责的。您可以要求供应商提供每像素代表多少mm的放大倍率。这对于专业厂商而言，是很容易给出的。

（3）光源：这个非常关键。事实上，光源对于成像效果是非常有讲究的。

（4）视频捕捉设备：现在的水滴角测定仪通常的配备均为视频捕捉卡，这个对电脑系统提出了一个相当高的要求。明显，必须插到电脑里才行的，所以，要求使用者会安装硬件。而我们认为，zui好是采用USB或1394口的视频设备，毕竟，仅仅是增加成本的事情哦，但对于用户而言，岂止是方便所能概括的。

2、进样器系统：

现有三种标准微量进样器、蠕动泵、注射泵。注射泵相当于一个自动微量推进系统加上微量进样器构成。

现在的进样技术通常均是符合要求的。但如果您有精度高的要求，您可能选购一台软件控制的进样系统，会方便很多且进样精度控制较好。

3、主机机架设计：

本来，这个事情是不用说的，但是，我们惊奇的发现。国内与国外的仪器厂商在这方便居然也会有区别。所以，我们必须指出，主机机架的设计会影响到您操作的方便性以及测试的二次污染问题等。

主要考虑因素有：需要有哪些功能，需要的精度有哪些。您完全可以与供应商一起讨论。

4、软件系统：这是水滴角测量仪的关键。主要分为视频捕捉、图像捕获、图像分析、接触角数据应用。

这里就会涉及到接触角计算技术以及表面自由能分析技术等。我们认为，好的软件通常是升级性好，操作简单。而这些在您不了解接触角分析仪时，您完全可以与您的供应商多谈谈，同时也可以看出您的供应商是否是符合要求的。
