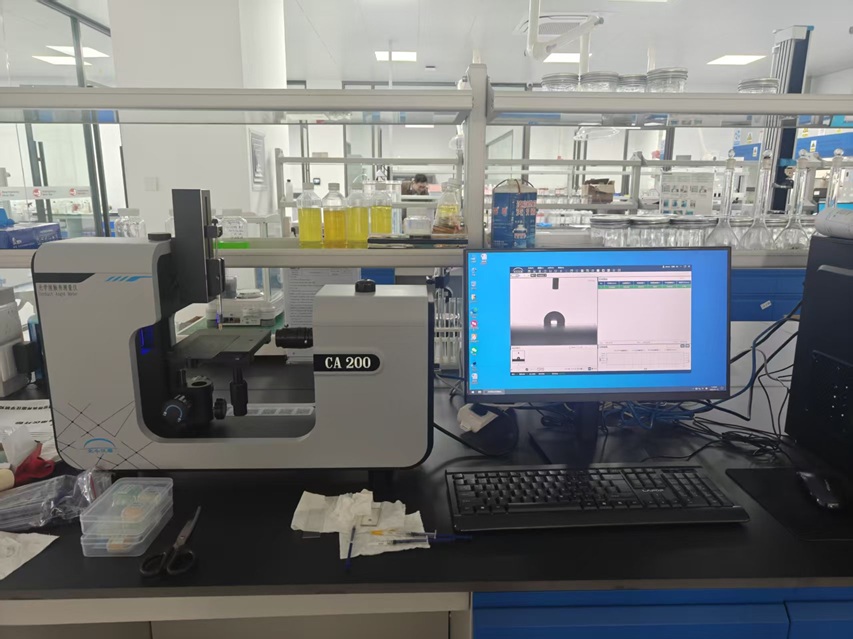

接触角测量仪是表征材料表面润湿性的核心精密仪器，广泛应用于材料科学、化工、生物医药等领域，其精准测量依赖于各组成部分的协同工作。一台标准接触角测量仪主要由光学成像系统、机械调节系统、液滴生成系统、数据处理系统四大核心模块构成，部分高端机型还配备环境控制模块，各模块分工明确、紧密配合，确保测量精度与稳定性。

光学成像系统是接触角测量仪的“眼睛”，负责捕捉液滴在固体表面的清晰形态，是后续角度计算的基础。该系统主要包括光源、镜头和图像采集设备。光源通常采用高亮度、高均匀性的LED冷光源，部分机型配备多波长LED背光或同轴光源，可有效消除阴影干扰，增强液滴边缘对比度，适配透明、反光或深色样品。镜头多为高分辨率长焦显微镜头，支持10-50倍可调变焦，搭配≥500万像素的CCD或CMOS相机，能清晰捕捉微升级液滴的轮廓细节，部分高速相机帧率可达100fps以上，可实现动态接触角的实时捕捉。图像采集系统则负责将镜头捕捉的图像实时传输至计算机，为后续数据处理提供高质量素材。

机械调节系统是保障测量精准度的关键，主要包括样品台和调节机构。样品台采用纳米级平移平台，支持X/Y/Z三轴精密导轨调节，定位精度可达±1μm，移动行程灵活，能精准调整样品位置，确保液滴落点准确。样品台尺寸多样，最大载重可达12Kg，部分配备真空吸附功能，可固定薄膜类等易变形样品，保证样品表面平整。高端机型的样品台还具备倾斜或旋转功能，可实现前进角、后退角及滚动角的测量，满足动态润湿性研究需求。调节机构多采用电动控制，操作便捷且精度高，可实现镜头与样品台的同步调节。

液滴生成系统负责精准控制液滴的体积与滴落状态，直接影响测量结果的准确性。核心部件为微量注射泵，搭配石英或不锈钢针头，最小进样量可达0.1μL，精度高达0.01μL，可通过软件定量定速控制滴液过程，确保液滴大小均匀、滴落稳定。该系统支持单液滴、多液滴连续注射及动态加液、减液模式，适配水、油、有机溶剂等多种液体，能满足静态、动态接触角等不同测量场景的需求，避免手动滴液带来的误差。

数据处理系统是接触角测量仪的“大脑”，负责图像分析、角度计算与数据输出。核心是专用分析软件，内置自动边缘检测算法，误差小于0.5°，可自动识别液滴基线与轮廓，通过圆拟合法、椭圆拟合法、Young-Laplace方程拟合法等多种算法计算接触角值。软件还集成表面能计算模块，支持OWRK、Fowkes等多种模型，可量化评估材料表面改性效果，同时提供直观的数据可视化界面，支持数据导出、报告生成及批量测量，极大提升工作效率。

此外，部分高端机型配备环境控制模块，可调节测试环境的温度、湿度或气氛，温度控制范围通常为-20℃至300℃，能避免挥发性液体蒸发、冷凝等因素对测量结果的干扰，适用于特殊工况下的润湿性研究。各组成部分相互协同，从液滴生成、图像捕捉到数据计算，形成完整的测量流程，确保接触角测量的精准度与可靠性，为材料表面性质研究提供有力支撑。
