在TWS蓝牙耳塞（耳机）的精密结构中，防尘网（又称防水网）是看似微小却至关重要的核心组件，它承载着防尘、防水、透气三大核心功能，直接决定耳机的使用寿命、音质表现与用户体验。而水滴角测试，作为评估防尘网表面润湿性的关键手段，成为耳机生产过程中不可或缺的质量检测环节。很多人疑惑，一块薄薄的防尘网，为何要专门进行水滴角测试？事实上，水滴角的数值不仅反映防尘网的表面特性，更关联着耳机防水防汗、工艺稳定性、声学性能等一系列核心指标，其测试必要性贯穿于产品研发、生产管控、品质保障的全流程，是避免产品故障、提升用户体验的重要防线。

要理解水滴角测试的意义，首先需明确核心概念：水滴角是指液体（通常为去离子水）滴落在固体表面后，液体与固体表面形成的夹角，它是衡量固体表面亲疏水性的核心指标——水滴角＜90°时，表面呈亲水性，液体易在表面铺展渗透；水滴角＞90°时，表面呈疏水性，液体呈球形不易铺展，易滑落；当水滴角＞150°时，表面呈超疏水性，可实现“荷叶效应”，水滴几乎无法停留，还能带走表面灰尘，实现自清洁功能。蓝牙耳塞防尘网的水滴角测试，正是通过精准测量这一角度，判断其表面亲疏水性是否符合设计要求，进而保障产品各项性能达标。

蓝牙耳塞防尘网测水滴角的核心目的之一，是保障其防水防汗性能，这也是耳机稳定运行的基础。蓝牙耳塞作为贴身穿戴设备，日常使用场景复杂，不可避免会接触到汗水、雨水、洗漱时的水汽，甚至意外泼溅的液体。而耳机内部集成了灵敏度极高的扬声器、麦克风、电路板等电子元件，这些元件一旦接触水分，极易引发故障——水分堵塞防尘网孔会导致音质失真、音量下降；水分渗入内部会造成电路短路、元件腐蚀，直接导致耳机损坏；残留的水分还会成为细菌滋生的温床，不仅影响卫生，还可能引发耳道不适。而防尘网的疏水性，正是阻挡水分侵入的第一道防线，而水滴角则是衡量疏水性的量化标准。

实践证明，只有当防尘网的水滴角稳定在90°以上，才能具备有效的疏水性能，让水珠在表面呈球形，轻轻抖动即可滑落，避免水分铺展渗透。某头部TWS耳机品牌曾遇到一批防尘网防水性能不稳定的问题，部分用户反馈运动出汗后耳机出现杂音、故障，经检测发现，合格批次防尘网的水滴角稳定在115°±2°，而不良批次的水滴角波动范围达85°~118°，部分位置因涂层缺失导致水滴角低于90°，呈亲水性，水分易渗透网孔。后续该品牌通过优化喷涂工艺，建立每批次防尘网水滴角抽检机制，将水滴角合格标准明确为≥105°，该款耳机的防水投诉率下降70%，这也充分证明了水滴角测试对保障防水性能的重要性。此外，对于标注IP防护等级的蓝牙耳塞，水滴角测试更是满足IEC 60529标准的重要支撑——该标准明确了电子设备的防尘防水等级，其中防水等级的评估，离不开防尘网疏水性的量化数据，水滴角达标是耳机获得相应IP防水等级认证的前提条件。

其次，水滴角测试是管控防尘网生产工艺、保障产品一致性的关键手段。目前，蓝牙耳塞防尘网多采用不锈钢、尼龙、聚酯等材质，为提升疏水性，大多会进行疏水涂层处理（如纳米涂层、含氟聚合物涂层），涂层的均匀性、附着力直接决定防尘网的疏水效果与使用寿命。而水滴角的数值，能直观反映涂层工艺的优劣：若涂层均匀、附着力强，防尘网表面的疏水性一致，水滴角数值波动小；若涂层不均匀、存在漏涂、薄涂等问题，会导致表面亲疏水性差异较大，水滴角数值波动明显，甚至出现局部亲水性区域。

在大规模生产中，防尘网的涂层工艺易受喷涂压力、涂料浓度、烘干温度等因素影响，出现批次间、同批次内产品性能差异。通过水滴角测试，可快速检测出工艺波动——例如，当水滴角数值普遍偏低时，可能是涂料浓度不足或烘干不彻底；当水滴角数值波动过大时，可能是喷涂压力不稳定导致涂层不均匀。检测人员可根据水滴角数据，及时调整生产参数，优化涂层工艺，确保每一批次防尘网的疏水性达标，避免因工艺缺陷导致批量产品不合格，降低生产成本与返工率。同时，水滴角测试还能用于原材料检验，判断防尘网基材及涂层材料的质量，从源头把控产品品质，避免因原材料质量问题影响后续生产。

再者，水滴角测试能保障防尘网的透气性能，避免因疏水涂层过度导致音质受损。蓝牙耳塞的防尘网需同时兼顾防水防汗与透气透声，若防尘网表面疏水性过强（水滴角过大），可能导致涂层堵塞网孔，影响声音传输，出现音质沉闷、失真等问题；若疏水性不足（水滴角过小），则无法有效防水，陷入“防水与音质不可兼得”的困境。因此，水滴角测试的核心意义之一，是找到防水与透气的平衡点，通过精准控制水滴角数值，确保防尘网既能阻挡水分，又能保证声音顺利通过，不影响耳机的声学性能。

耳机的音质表现与防尘网的透气性能直接相关，防尘网的网孔大小、表面状态会影响声音的传播效率。优质的防尘网，需在疏水涂层处理后，仍能保持网孔畅通，让声波顺利穿透。水滴角测试可通过量化疏水性，辅助工程师优化涂层工艺——例如，通过调整涂层厚度，使水滴角稳定在105°~120°之间，既保证疏水性能，又避免涂层堵塞网孔。同时，水滴角测试还能检测防尘网的耐用性，经过长期使用或摩擦后，若水滴角数值下降明显，说明涂层脱落，不仅会影响防水性能，还可能因涂层碎片堵塞网孔，进一步影响音质，此时需优化涂层附着力，提升产品使用寿命。

此外，水滴角测试还能提升产品的市场竞争力，保障用户体验。随着蓝牙耳塞市场的竞争日益激烈，用户对产品的防水防汗、耐用性、音质等要求不断提高，水滴角作为衡量产品品质的重要隐性指标，直接影响用户的使用体验。一款水滴角达标的耳机，能在运动、雨天等场景下稳定使用，避免因进水导致故障，提升用户满意度；而水滴角不达标的耳机，易出现进水、杂音、损坏等问题，不仅影响用户体验，还会损害品牌口碑。

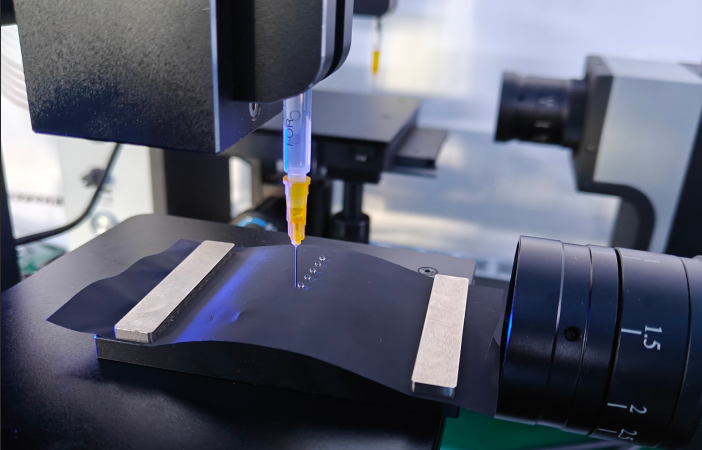

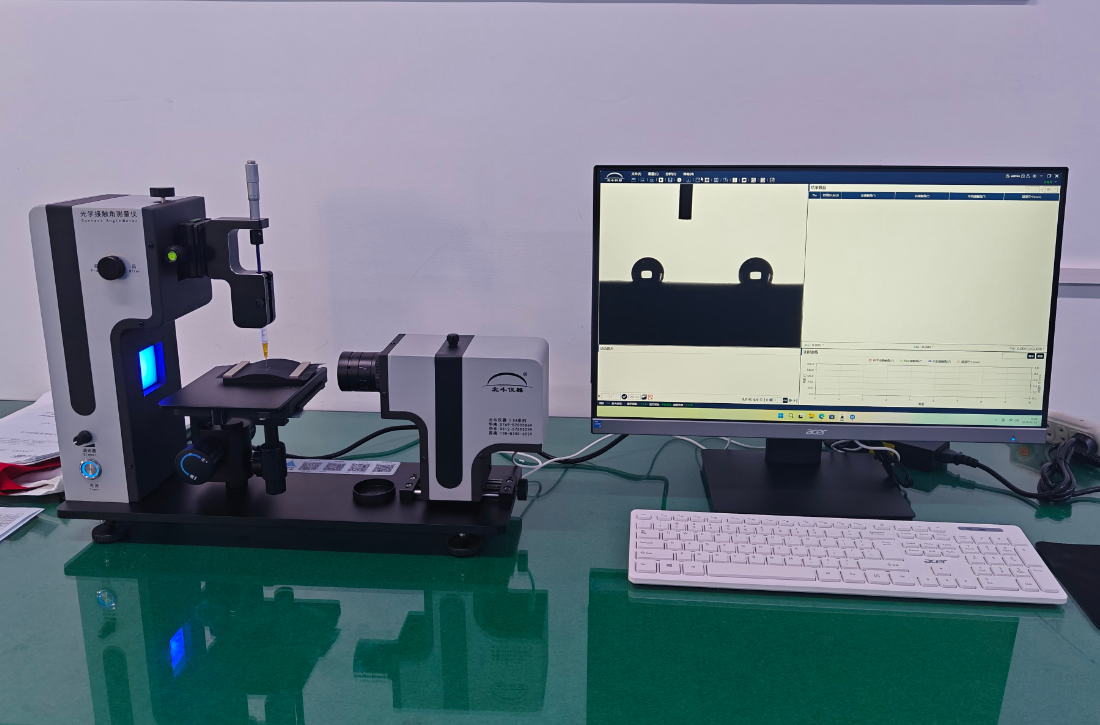

从行业标准来看，水滴角测试已成为蓝牙耳塞防尘网的常规检测项目，相关标准如ASTMD7334-08(2013)表面接触角测量标准规程、GB/T30447-2013纳米薄膜接触角测量方法等，为测试提供了科学依据。测试过程中，需将防尘网平铺于测量平台，确保表面无污染、无褶皱，通过精密注射系统滴加0.5~2μL的去离子水，利用高分辨率工业相机捕捉液滴图像，通过拟合算法计算水滴角，同时进行多点测试取平均值，确保数据的准确性与代表性。对于防尘网这类多孔结构样品，还需借助具备高速图像采集、自动液滴识别功能的精密仪器，避免液体渗透导致数据失真。

值得注意的是，蓝牙耳塞防尘网的水滴角测试并非一次性检测，而是贯穿于产品研发、生产、出厂全流程。在研发阶段，工程师通过水滴角测试优化防尘网材质与涂层工艺，确定最佳疏水参数；在生产阶段，通过批次抽检，及时发现工艺缺陷，调整生产参数；在出厂阶段，通过全面检测，确保每一件产品都符合品质标准。此外，水滴角测试还能为产品质量追溯提供依据，若用户反馈耳机防水问题，可通过检测该批次防尘网的水滴角数据，定位问题原因，为后续改进提供支撑。

有人认为，防尘网的防水性能只需通过浸水测试即可验证，无需专门进行水滴角测试。事实上，浸水测试属于破坏性测试，只能判断产品是否漏水，无法量化疏水性，也无法提前发现工艺缺陷——若防尘网涂层不均匀，浸水测试可能无法立即检测出漏水问题，但长期使用后，涂层薄弱区域会逐渐失效，导致水分渗入。而水滴角测试属于非破坏性测试，可快速、精准地量化疏水性，提前发现工艺缺陷，避免批量产品出现质量问题，同时降低破坏性测试的成本。

随着纳米技术的发展，防尘网的疏水涂层工艺不断升级，通过模仿荷叶表面的微纳结构，可使水滴角突破150°，实现超疏水效果，不仅防水性能更强，还具备自清洁功能，能有效减少灰尘附着。而水滴角测试，正是评估这些新型涂层效果的核心手段，为技术创新提供数据支撑。同时，随着蓝牙耳塞向小型化、高性能化发展，防尘网的尺寸越来越小，结构越来越精密，对疏水性的要求也越来越高，水滴角测试的重要性也愈发凸显。

综上所述，蓝牙耳塞防尘网（防水网）的水滴角测试，并非多余的检测环节，而是保障产品防水防汗、工艺稳定、音质表现、耐用性的关键手段。它不仅能量化防尘网的疏水性，提前发现生产过程中的工艺缺陷，确保产品品质一致性，还能为产品研发、质量追溯提供科学依据，提升用户体验与品牌竞争力。在蓝牙耳塞行业日益规范化、高品质化的今天，水滴角测试已成为企业把控产品质量的重要防线，更是推动行业技术升级、保障消费者权益的重要支撑。忽视水滴角测试，不仅可能导致产品批量不合格，增加生产成本，还可能因产品质量问题失去用户信任，最终被市场淘汰。因此，无论是耳机生产企业，还是质量检测机构，都应重视防尘网的水滴角测试，严格按照相关标准执行检测，确保每一款蓝牙耳塞都能满足用户的使用需求。
