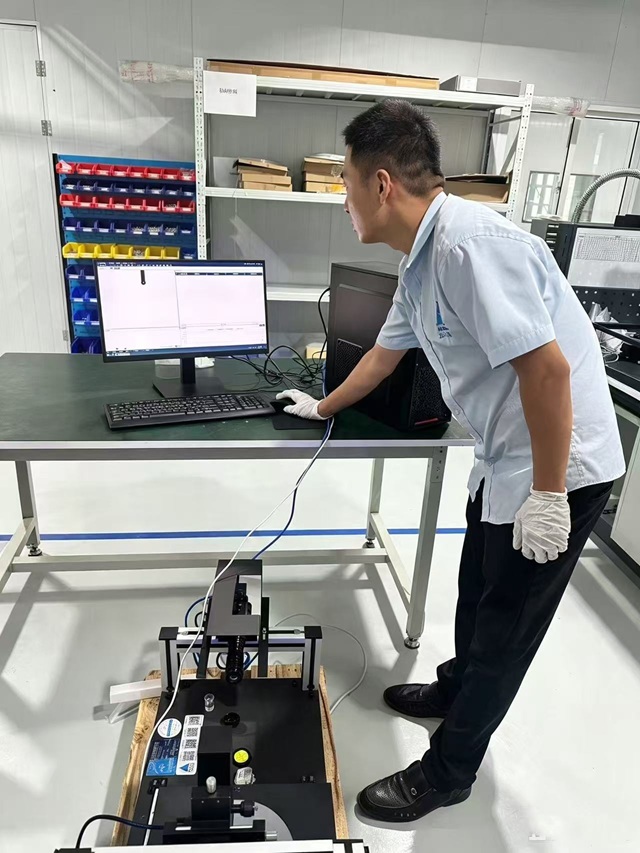

近日，一台高精度全自动晶圆接触角测量仪正式完成设备调试、验收交付工作，成功入驻上海光键半导体生产检测车间。该设备将专项应用于企业半导体晶圆（wafer）等离子清洗工序的效果验证、日常抽检与批量品质管控工作，精准赋能晶圆表面清洁度检测环节，为半导体前端制造制程的表面处理精度、工艺稳定性及产品一致性提供权威、量化的专业数据支撑，全方位助力上海光键半导体夯实芯片制造核心工艺质量，进一步提升产品市场竞争力与生产良品率。

在精密化、微型化的半导体晶圆制造全流程中，等离子清洗是贯穿光刻、沉积、刻蚀、键合等核心工序前不可或缺的前置预处理工艺，也是保障芯片制程良率的基础关键环节。晶圆在生产、转运、存放过程中，表面极易附着空气中的微粉尘颗粒、人体接触残留油污、有机污染物及微量氧化物等杂质，若不彻底清除，会直接破坏晶圆表面界面特性。而等离子清洗技术凭借高效、无残留、不伤基材的优势，可有效剥离各类微小污染物，同时精准改善晶圆表面润湿性，为后续镀膜附着、光刻胶贴合、芯片键合等精密工序奠定良好基础。值得注意的是，等离子清洗工艺存在极强的参数敏感性，清洗功率过低、处理时间不足会导致污染物残留，清洗功率过高、时长过长则会造成晶圆表面基材损伤、表层结构破坏，进而引发镀膜脱落、光刻偏移、芯片失效等一系列工艺缺陷。因此，摆脱传统经验化判断，实现精准、量化、标准化的清洗效果检测，已经成为现阶段高端半导体制程精细化管控的核心刚需。

长期以来，半导体行业部分中小制造企业多采用传统肉眼目视观察、达因笔涂抹测试等粗放式检测方式核验晶圆清洗效果，这类检测手段主观性强、误差极大，仅能粗略判断表面洁净状态，无法输出精准量化数据，难以适配高精度芯片的生产管控需求。而晶圆接触角测量仪作为当前半导体晶圆表面分析、等离子清洗效果核验的专用精密检测设备，依托高清光学成像系统、智能图像识别算法与精准数据运算模型，可通过捕捉晶圆表面超微量液滴的完整形态，精准测算接触角数值，直观量化晶圆表面亲水、疏水性能的变化，从而科学、精准判定等离子清洗工艺的达标状态。根据半导体行业通用精密检测标准，未经清洗的原生晶圆表面呈明显疏水性，表面液滴铺展性差，接触角数值普遍大于90°；经过标准、合格的等离子活化清洗处理后，晶圆表面分子结构发生优化，润湿性大幅提升，转为优异亲水性，接触角数值可稳定降至30°以下。工作人员可依托这一精准数据标准，快速甄别单批次晶圆清洗工艺是否存在偏差，及时筛选不合格批次，从源头把控制程品质。

本次交付上海光键半导体的晶圆接触角测量仪，是针对半导体晶圆精密检测场景专项迭代优化的定制化设备，充分适配6英寸、8英寸、12英寸等主流规格晶圆的平面检测需求，完美贴合企业批量生产、常态化检测的作业场景。设备整体搭载高分辨率工业相机、精密恒温检测平台与智能自动滴定系统，彻底解决传统检测设备成像模糊、滴液不均、数据漂移等痛点，具备检测精度超高、数据重复性极佳、全自动操作、检测速度高效、全程无损检测的核心优势。在实际作业过程中，设备可全自动精准捕捉晶圆表面微量液滴的轮廓形态，实时采集图像数据并自动运算接触角、表面张力等核心参数，一键生成标准化检测报告。不仅能够快速完成同一晶圆、不同清洗时段的前后参数对比，帮助企业技术人员精准校准等离子清洗功率、真空度、处理时间、气体流量等核心工艺参数，精准排查晶圆表面污染物残留、工艺波动、清洗不均等问题，还可实时监测晶圆清洗后的疏水恢复趋势，精准界定晶圆最佳存储、加工窗口期，有效规避晶圆二次污染，全面优化企业晶圆存储与流水线加工流程。

上海光键半导体专注于半导体晶圆加工、芯片制程配套等核心业务，深耕半导体精密制造领域多年，始终秉持高精度、高稳定、高品质的生产管控理念，对晶圆制程精度、工艺稳定性及产品良品率有着行业严苛的管控标准，持续推进生产制程的精细化、数据化、标准化升级。在未引入专业检测设备前，企业等离子清洗工序长期依赖技术人员经验判断，存在检测数据缺失、工艺参数难以精准固化、批次品质波动大等行业普遍痛点。此次正式引入高精度晶圆接触角测量仪，将彻底打破传统经验式检测的局限，补齐晶圆清洗工艺量化检测短板，实现晶圆等离子清洗效果从“主观经验判断”向“数字化、数据化精准管控”的全面升级。通过精准、可追溯的检测数据，企业可有效固化标准化清洗工艺参数，严控每一批次晶圆的表面洁净度，大幅降低工艺不良率，全面提升晶圆表面处理工序的管控水平，为后续光刻、镀膜、封装等关键制程的稳定性与产品可靠性提供坚实保障，助力企业进一步提升产品良率与生产效率。

此次成功交付合作，既是上海光键半导体对我方精密检测设备性能、品质与服务能力的高度认可，也是我方设备深耕半导体细分领域、适配高端晶圆制程管控需求的有力印证。未来，我方将持续聚焦半导体精密检测核心赛道，紧扣晶圆制造、芯片封装、光学半导体等领域的精细化检测需求，持续加大设备研发与技术迭代投入，不断优化设备检测精度、自动化程度与适配性能，打磨更贴合半导体企业量产场景的高效、稳定、精准的检测设备与整体工艺解决方案。同时，我方将持续完善售前选型、安装调试、技术培训、售后运维的全流程服务体系，为广大半导体制造企业破解制程检测痛点，助力行业整体提升精密制造水平、实现工艺升级与产能提质增效，携手推动半导体精密制造产业高质量发展。
