半导体晶圆为什么要做接触角测试？

在半导体制造全流程中，晶圆表面状态直接决定芯片良率。晶圆经过切割、研磨、清洗、镀膜、刻蚀等多道工序后，表面极易残留有机物、颗粒、氧化层等污染物。微小的表面污染，就会造成镀膜脱落、光刻胶铺展不良、键合失效，最终导致芯片报废。接触角测试（水滴角测试），是快速、无损表征晶圆表面润湿性与清洁度的核心手段，被广泛用于半导体产线质控与工艺研发。

接触角是液体滴落在固体表面时，固、液、气三相交界处形成的夹角。当晶圆表面洁净无有机污染时，表面能高，水滴容易铺展，接触角偏小；如果表面残留油污、有机杂质，会降低表面能，水滴收缩，接触角明显变大。半导体行业正是利用这个原理，通过接触角数值变化，直观判断晶圆清洗工艺是否达标，相比传统的表面分析手段，最大优势就是测试速度快、样品无需复杂预处理，不会损伤晶圆表面，适合批量抽检。

晶圆清洗是半导体前道制造最频繁的工序，也是接触角测试最主要应用场景。湿法清洗是去除晶圆表面颗粒、金属杂质、有机污染物的关键工艺，清洗液配方、浸泡时间、冲洗压力、烘干工艺，任何参数波动都会影响最终洁净效果。传统检测方式如XPS、TOF-SIMS精度极高，但设备昂贵、检测周期长，只能做抽样深度分析，无法用于产线常态化快速筛查。而接触角测量仪可以在清洗完成后，立刻取样测试，通过接触角数值变化，判断批次晶圆是否清洗干净，及时发现清洗液失效、喷淋堵塞、烘干残留等工艺异常，避免不良晶圆流入后续光刻、沉积工序，从源头减少批量报废风险。

除了清洗效果验证，晶圆表面改性、镀膜工艺评估同样离不开接触角测试。半导体工艺中，等离子处理、表面活化、钝化膜沉积都会改变晶圆表面化学性质。例如等离子活化工艺会提升晶圆表面能，改善光刻胶、薄膜材料在硅片表面的铺展与附着能力。通过接触角测试，可以量化活化前后润湿性变化，优化等离子功率、处理时间等工艺参数，预判薄膜附着力，防止光刻胶缩边、膜层起皮脱落等工艺缺陷。在晶圆键合工艺研发阶段，接触角与表面能计算，也是评估两片晶圆能否实现高质量键合的重要参考指标。

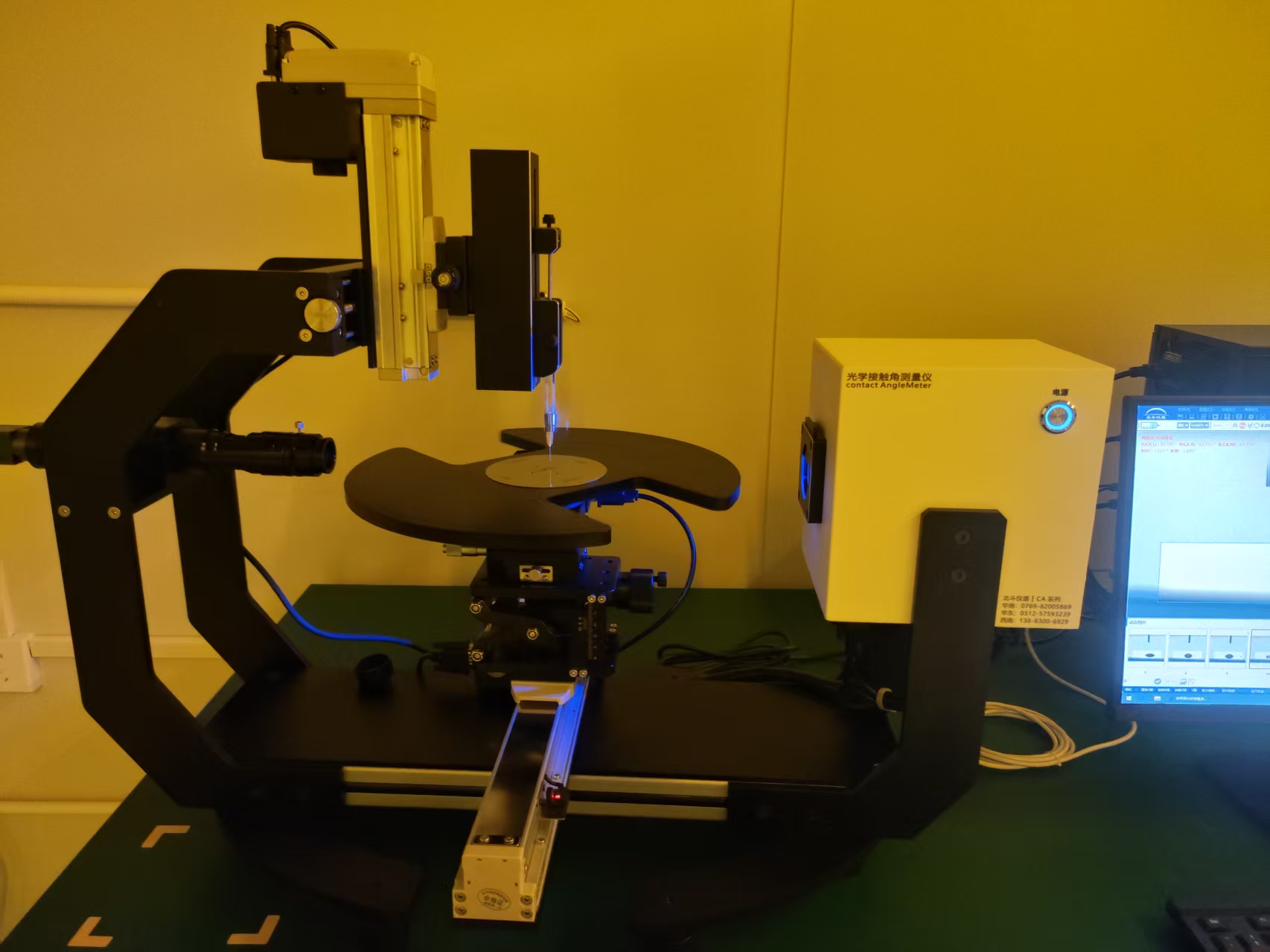

对于先进制程、微纳结构晶圆，表面均匀性检测也是一大难点。晶圆表面不同区域如果接触角差异大，代表表面化学状态不均匀，后续镀膜、刻蚀会出现区域性能不一致。北斗接触角测量仪适配晶圆大尺寸样品，可定点多点位测试，评估整片晶圆表面润湿性分布，满足8寸、12寸晶圆研发与质检需求。同时设备软件可根据接触角数据自动计算固体表面自由能，为材料配方与工艺迭代提供量化数据支撑。

很多人会疑惑，既然有高精度表面分析仪器，为什么还要坚持接触角测试？核心在于分层质控逻辑：高精分析设备用于问题溯源、深度机理研究；接触角测试承担产线快速筛查、日常工艺稳定性监控。它成本更低、操作简单、无损样品，兼顾科研实验室研发和工厂量产质检，是半导体晶圆工艺里性价比极高的质控手段。

总结来说，半导体晶圆做接触角测试，核心价值有三点：一是快速验证湿法清洗、等离子清洗后的晶圆表面清洁度，筛查有机污染物残留；二是评估表面活化、镀膜工艺效果，预判光刻胶、薄膜附着力，优化工艺参数；三是计算表面能，表征整片晶圆表面均匀性，保障光刻、薄膜沉积、晶圆键合等工序稳定，降低芯片不良率。随着先进半导体工艺持续迭代，对晶圆表面洁净度要求越来越严苛，接触角测试也将持续作为晶圆表面质控不可或缺的检测方法。
