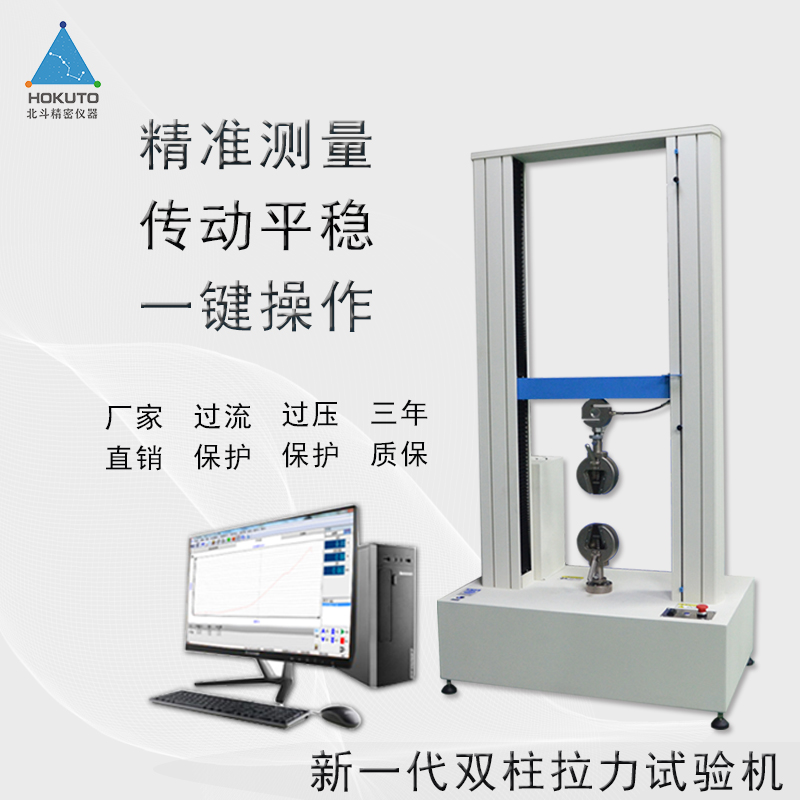

拉力试验机的主要结构及工作原理

拉力试验机的主要结构及工作原理：

测量系统由工控机和计算机组成，它主要完成数据的采集和处理。工控机的工作原理如下：

      计算机通过串行口与工控机相联，通过实验软件对工控机采集到的数据进行处理，如传感器示值显示、试验曲线显示、试验结果处理及试验报告打印等。JX系列微机控制液压万能试验机主要结构可分为两大部分：(液压)加荷系统和测量系统。加荷系统通过油缸活塞把力传递给固定在试验台下面的负荷传感器，由负荷传感器把力信号转换成电信号传送给测量系统。通过测量系统对数据进行处理、分析，从而得出试验结果。

      加荷系统包括主机和液压源。主机主要由机座(内部为主工作油缸)、试台、上横梁、下横梁、夹持部分、丝杠、光杠等组成，是试验的执行机构。上下横梁之间形成拉伸空间，可以实现试样拉伸变形;下横梁和试台形成压缩空间，可以实现试样压缩、弯曲、剪切等变形。因此，该种万能试验机又被称为双空间拉力试验机。液压源主要由电机、油泵、油箱、控制电器等部分组成，是试验机的动力供给机构。打开油泵控制开关，通过计算机对伺服阀的控制来实现活塞的上升和下降。

      拉力试验机是在各种条件、环境下测定金属材料、非金属材料、机械零件、工程结构等的机械性能、工艺性能、内部缺陷和校验旋转零部件动态不平衡量的精密测试仪器。在研究探索新材料、新工艺、新技术和新结构的过程中，试验机是一种不可缺少的重要测试仪器。广泛应用于机械、冶金、石油、化工、建材、建工、航空航天、造船、交通运输、等工业部门以及大专院校、科研院所的相关实验室。对有效使用材料、改进工艺、提高产品质量、降低成本、保证产品安全可靠等都具有重要作用。
