视频光学测量仪的测试原理是什么

发布时间:2023-02-10 点击次数:647


       接触角测量仪是一种理想的工业或学术工具,为产品开发工程师,研发工程师谁需要精度和重复性。接触角测量结合了高科技测试仪器和无损检测方法,可以进行准确、客观和可重复的分析。使用接触角计,您可以比较一系列表面处理的效果,并收集与各种表面条件(如润滑性、润湿性、表面能等)相关的数据。

  接触角是液体/固体/空气界面与固体表面的接触角。当液滴被放置在光滑均匀的水平表面上时,它可能扩散到基底上,如果发生完全润湿,接触角将接近零。相反,如果润湿是部分的,则所得接触角在材料表面能的范围内达到平衡。接触角越小,基底的润湿性或表面能就越大。接触角是衡量表面润湿性的一个很好的指标。

  接触角一般用θ表示测量结果:

  θ可以测量静态和动态接触角、静态和半动态表面/界面张力、表面自由能和液滴。可用的液滴形状有:固定液滴、悬浮液滴、后退接触角、倾斜液滴、前进接触角、捕获气泡、弯月面和反向悬浮液滴。

  接触角测量仪工作原理:可在一小块平面、曲面或圆柱面上测量液滴的接触角,以测量表面吸湿度。适合应用于需要评定表面处理等级、需要测试表面活性剂和油墨附着力、需要在粘合或涂层前检查材料特性的应用领域。

  工作原理:用产品本身附带的注射器针头将一滴待测液体滴在基质上。液滴会贴附在基质表面上并投射出一个阴影。投影屏幕千分计会使用光学放大作用将影像投射到屏幕上以进行测量。

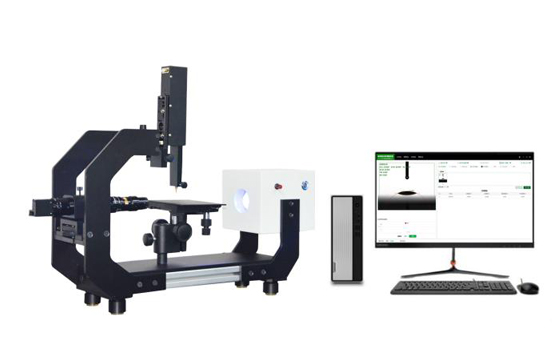

  视频光学接触角测量仪,是通过光学外观投影的原理,对液体与固体样品的轮廓进行分析的过程,这也是视频光学测量仪的测试原理。通过记录液滴图像并且自动分析液滴的形状,用液滴轮廓拟合方法对获得的图像进行分析,测定接触角和表面张力。

  作为光学方法,接触角测量仪的测量精度取决于图片质量和分析软件。视频光学接触角测量仪使用一个高质量的单色冷LED光源,在实际测试过种中,为了避免重力影响,我们都是应用1微升到2微升的液滴进行测试,为了避免小水滴挥发,使用冷光源可让水滴蒸发量降到较低。同时,高分辨率数码镜头、高质量的光学器件和准确的液体拟合方法确保了图片质量。这个投影屏幕千分计带有一个可调式标本夹,能够在垂直方向或轴向上对准图像;通过滑动屏幕可在水平方向上调整图像。锁定旋钮可将投影液滴固定在位。若要读取液滴角度,您需要找准从图像拐角接触点到图像至高点之间的切线;请用专门校准的分度器标尺测量角度。
